اواپراتور سردخانه

اواپراتور سردخانه چیست؟

اواپراتور (Evaporator) مبدل حرارتی است که گرمای هوا یا محصول داخل سردخانه را جذب می کند. مبرد در فشار پایین داخل کویل جریان دارد؛ با گرفتن گرما تبخیر می شود و دمای محیط کاهش پیدا می کند. در سیستم های تهویه مطبوع کوچک تر مثل کولر گازی یا اسپلیت، کویل اواپراتور در پنل داخلی قرار می گیرد؛ اما در کاربرد صنعتی، اواپراتور سردخانه معمولا به صورت یونیت هوایی فن دار داخل اتاق نصب می شود و با فن اکسیال، هوای سرد را در فضا پخش می کند.

به طور کلی اواپراتورها در صنعت برودت و تهویه، قطعات مهمی هستند که هوای داخل سردخانه، تونل انجماد یا آب در مدار چیلر را خنک می کنند. تمرکز این صفحه روی اواپراتور هوایی مخصوص سردخانه است.

کاربرد اواپراتور سردخانه

اواپراتور سردخانه در نگهداری گوشت، مرغ، ماهی، میوه و سبزی، لبنیات، دارو و کیت های آزمایشگاهی استفاده می شود. همچنین در تونل انجماد برای رسیدن سریع به دمای پایین به کار می رود. در پروژه های بزرگ تر، چند اواپراتور با ظرفیت مناسب در نقاط مختلف اتاق نصب می شوند تا توزیع دما یکنواخت بماند و نقطه گرم در گوشه ها ایجاد نشود.

در کنار کاربرد سردخانه، برخی اواپراتورهای آبی مثل پوسته و لوله یا آیس بانک در چیلر و فرآیندهای صنعتی استفاده می شوند. اگر نیاز پروژه شما سرمایش هوا داخل اتاق است، مسیر درست اواپراتور هوایی سردخانه است؛ اگر هدف سرمایش آب است، باید سراغ اواپراتور آبی بروید.

انواع اواپراتور بر اساس دمای کاری

اواپراتور بالای صفر

برای نگهداری محصولاتی که انجماد نمی خواهند و حفظ رطوبت اهمیت دارد. معمولا فاصله فین نزدیک تر (حدود ۴ تا ۶ میلی متر) انتخاب می شود تا سطح تبادل حرارت بالا برود و خشک شدن بیش از حد محصول کمتر شود.

اواپراتور زیر صفر

برای نگهداری منجمد و دماهای پایین تر از صفر. فاصله فین بازتر (حدود ۶ تا ۱۲ میلی متر) کمک می کند مسیر هوا با برفک زود مسدود نشود و دیفراست موثرتر انجام شود.

اواپراتور تونل انجماد

برای بار حرارتی بالا و رطوبت زیاد. فاصله فین بازتر و هوادهی قوی تر لازم است تا جریان هوا پیوسته بماند و زمان رسیدن به دمای هدف کوتاه شود.

انواع رایج اواپراتور از نظر ساختار

اواپراتورها انواع مختلفی دارند و با توجه به کاربرد، از مواد و ساختارهای متفاوت ساخته می شوند. برخی از انواع رایج عبارتند از:

اواپراتور هوا خنک

در این نوع، مبرد با گردش هوا تبادل حرارت می کند و وظیفه آن سرد کردن هوا است. برای افزایش گردش، اواپراتور با فن مجهز می شود. عملکرد به دبی هوای در گردش، سطح تبادل حرارت و دمای هوای ورودی به کویل وابسته است. اواپراتور سردخانه از همین گروه است و معمولا با فن اکسیال و کویل Fin & Tube ساخته می شود. صابکول از تولیدکنندگان این نوع اواپراتور در ایران است.

اواپراتور پوسته و لوله

از پوسته فولادی با آب سردشونده و لوله های مسی با مبرد تشکیل شده است. قطر و طول پوسته و لوله ها به ظرفیت برودتی، دمای مورد نیاز و حجم مبرد وابسته است. در چیلر تراکمی، صفحه های بافل فاصله لوله ها را حفظ و جریان آب را هدایت می کنند. بازدهی مناسب، قابلیت تعمیر و طول عمر بالا از مزایای این نوع است.

اواپراتور صفحه ای

از مجموعه صفحات شیاردار تشکیل شده که با واشر هوابند به هم متصل می شوند. مبرد بین دو صفحه جریان پیدا می کند و سیال سردشونده بین جفت صفحات مجاور عبور می کند. حجم کم و کارایی بالا از مزایای آن است.

اواپراتور آیس بانکی

از لوله های مسی یا استیل به اضافه یک مخزن بزرگ تر تشکیل شده است. مزیت بارز آن تولید و ذخیره حجم زیاد آب سرد برای سرمایش فرآیندی، خنک سازی قالب های تزریق پلاستیک، دستگاه های صنعتی و کاربردهای مشابه است. در این نوع می توان آب را تا نزدیک دمای انجماد خنک کرد و خطر ترکیدگی و نشتی را کنترل کرد.

عملکرد اواپراتورها

عملکرد اواپراتورها از طریق تبخیر مایع مبرد است؛ مبرد در فشار پایین با جذب گرما به گاز تبدیل می شود و دمای محیط اطراف کاهش می یابد. در سیستم تهویه مطبوع، هوا از روی لوله های مبرد عبور می کند، گرمایش را به مبرد می دهد و خنک شده وارد فضا می شود. در سیستم سرمایش آبی، آب از اواپراتور عبور می کند، گرما را به مبرد می دهد و سپس به فن کویل یا هواساز می رود.

برای اطمینان از تبادل انرژی درست روی سطوح تبادلی، اواپراتور باید به صورت دوره ای سرویس شود؛ تجمع گرد و غبار، روغن و برفک راندمان را پایین می آورد.

معیارهای انتخاب اواپراتور سردخانه
قبل از خرید، این موارد را مشخص کنید:

دمای نگهداری اتاق (بالای صفر، زیر صفر یا تونل انجماد)

بار برودتی واقعی پروژه (نه فقط حجم اتاق)

فاصله فین مناسب با رطوبت و دمای کاری

تعداد و قطر فن برای هوادهی یکنواخت

نوع دیفراست (الکتریکی، گازی یا مناسب پروژه)

نوع مبرد و سازگاری با کمپرسور و کندانسور

جنس بدنه، پوشش ضد خوردگی و کیفیت لوله مسی

ظرفیت اواپراتور باید با بار اتاق هماهنگ باشد. انتخاب خیلی کوچک باعث کار مداوم و یخ زدگی می شود؛ انتخاب خیلی بزرگ هم می تواند نوسان دما و مصرف بی مورد ایجاد کند. در طراحی حرفه ای، ظرفیت اواپراتور معمولا کمی بالاتر از نیاز کمپرسور در نظر گرفته می شود تا از بازگشت مایع و افت راندمان جلوگیری شود.

مدل های اواپراتور هوایی صابکول

در صفحه محصولات صابکول می توانید مدل های هوایی را بر اساس ظرفیت و مشخصات فن مقایسه کنید. خلاصه محدوده ظرفیت ها:

اواپراتور هوایی EHT: ظرفیت اسمی حدود ۵ تا ۱۲۴ کیلووات؛ فن 400 میلی متر برای ۵ تا ۱۹ کیلووات، 500 میلی متر برای ۲۴ تا ۷۰ کیلووات، 630 میلی متر برای ۵۶ تا ۱۲۴ کیلووات

اواپراتور هوایی SA و SB: مدل های هوایی با کویل لوله ۵/۸ اینچ و امکان تولید با فاصله فین های مختلف

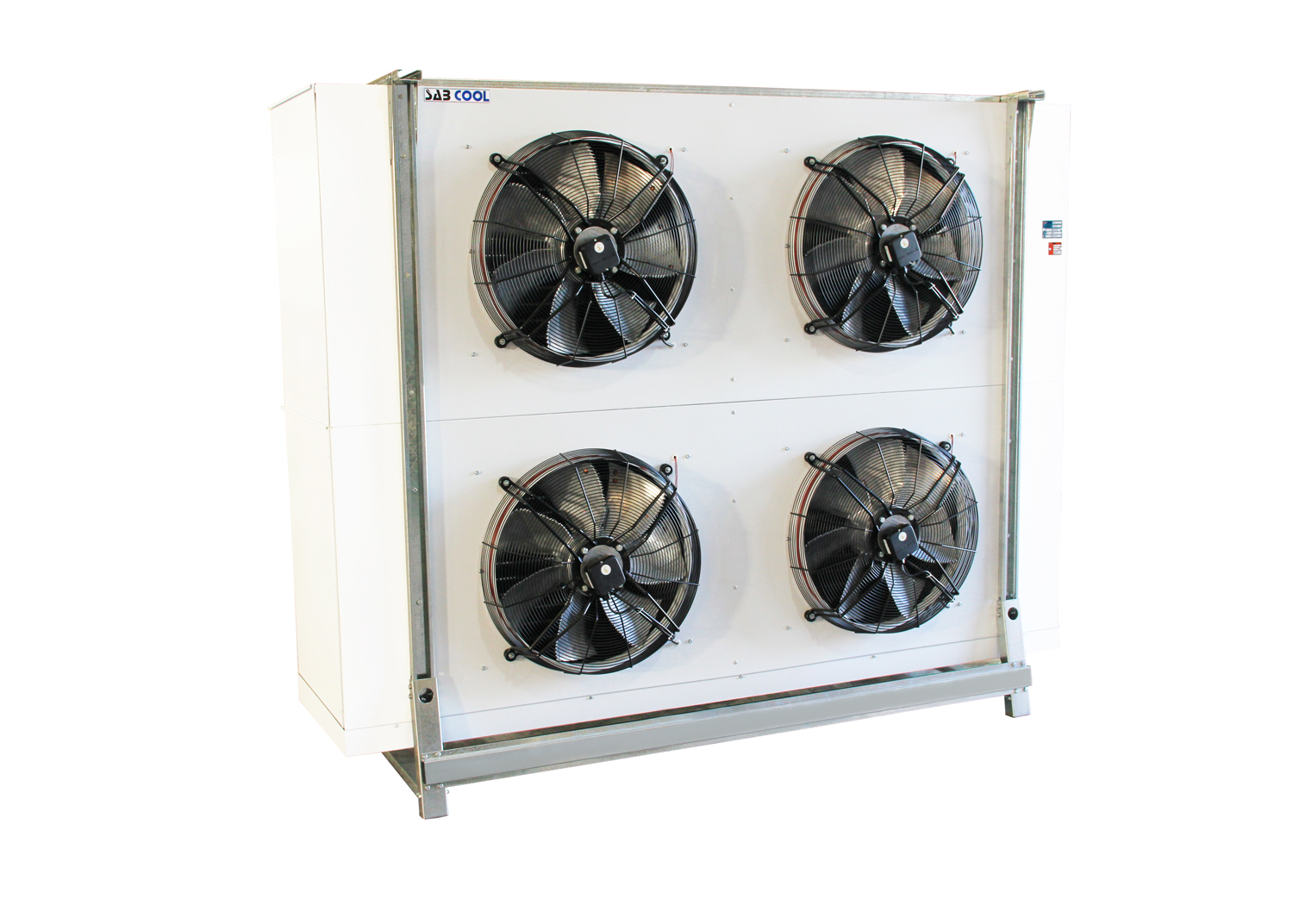

اواپراتور هوایی TF2: ظرفیت اسمی حدود ۲۴ تا ۵۰ کیلووات با فن 500 میلی متر

اواپراتور هوایی TS: مناسب کاربردهای سردخانه ای با مشخصات فنی قابل انتخاب

آیس بانک: ظرفیت اسمی حدود ۱۰ تا ۲۵۸ کیلووات با ترکیب فن های مختلف

قیمت اواپراتور سردخانه

قیمت اواپراتور سردخانه به ظرفیت برودتی، بالای صفر یا زیر صفر بودن، تعداد و قطر فن، جنس کویل، فاصله فین، نوع دیفراست، برند قطعات و نوسان نرخ مواد اولیه بستگی دارد. به همین دلیل لیست ثابت عمومی همیشه دقیق نیست و بهتر است استعلام بر اساس بار برودتی پروژه گرفته شود.

اگر هدف شما مقایسه سریع است، اول دمای کاری و ظرفیت تقریبی را مشخص کنید، بعد مدل نزدیک را از کاتالوگ انتخاب کنید و از واحد فروش صابکول قیمت روز بگیرید.

مزایای خرید اواپراتور از صابکول

گروه صنایع برودتی وحید (صابکول) یکی از تولیدکنندگان اواپراتور در ایران است و با سابقه طولانی در تجهیزات برودتی، اواپراتورهای آبی و هوایی را برای سردخانه، تونل انجماد، چیلر و سیستم های تبرید تولید می کند. کیفیت مواد اولیه، بازدهی مطلوب، طول عمر بالا و شبکه فروش و اجرای نمایندگان در کشور از مزایای همکاری با این مجموعه است.

اواپراتور یا کندانسور به صورت جدا هم قابل مذاکره است؛ البته برای کارایی مفید باید دو دستگاه از نظر فنی و برقی همخوان باشند.

سوالات متداول درباره اواپراتور سردخانه

تفاوت اواپراتور بالای صفر و زیر صفر چیست؟

تفاوت اصلی در دمای کاری، فاصله فین و طراحی دیفراست است. زیر صفر معمولا فاصله فین بازتر و مدیریت برفک جدی تری نیاز دارد.

برای تونل انجماد چه اواپراتوری مناسب است؟

مدلی با هوادهی قوی، فاصله فین مناسب بار رطوبتی بالا و ظرفیت کافی برای رسیدن سریع به دمای هدف.

اواپراتور سردخانه را چطور سرویس کنیم؟

کویل را از گرد و غبار و برفک پاک کنید، عملکرد فن و المنت دیفراست را بررسی کنید و نشتی مدار را کنترل کنید. سرویس دوره ای راندمان را حفظ می کند.

آیا می توان اواپراتور را جدا از کندانسور خرید؟

بله، قابل مذاکره است؛ اما باید با کمپرسور، مبرد و کندانسور پروژه سازگار باشد.

زمان تحویل چقدر است؟

بسته به تعداد و ظرفیت سفارش متفاوت است؛ در حالت معمول حدود ۴۵ روز در نظر گرفته می شود و برای مدل های روتین موجودی انبار هم ممکن است وجود داشته باشد.

جمع بندی و استعلام قیمت

اگر به دنبال اواپراتور سردخانه برای نگهداری یا تونل انجماد هستید، اول دمای کاری و بار برودتی را مشخص کنید، بعد مدل مناسب را از بین اواپراتورهای هوایی صابکول انتخاب کنید. برای دریافت کاتالوگ، ظرفیت پیشنهادی و قیمت روز، با کارشناسان صنایع برودتی وحید تماس بگیرید تا بر اساس پروژه شما پیشنهاد فنی دقیق بدهند.
